自作CNC+1000mwLDで木は焼けるけれどプリント基板はムリ

このところ1000mw青色LDを使っていろいろ試しています。木や皮あるいは紙は

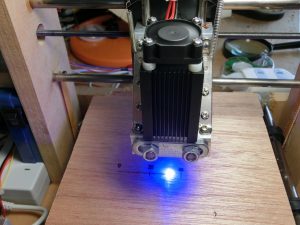

CIMG2359

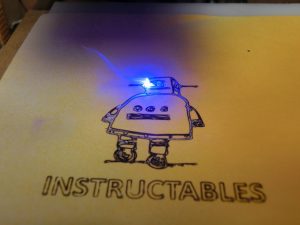

CIMG2366

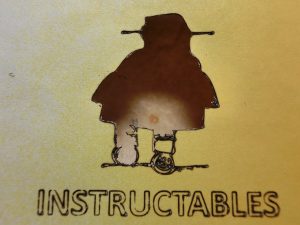

CIMG2369

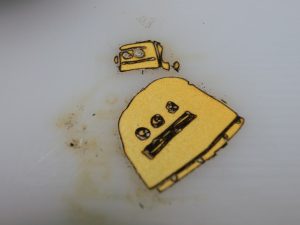

CIMG2370

焼けるけど、

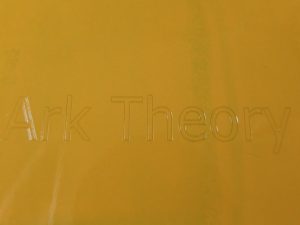

CIMG2360

生基板にオレンジ色塗装したものは、焼けませんでした。塗装の表面に跡をつけるだけでした。 LD1000mwくらいではダメのようです。LDへの電流を現状400mAを500mAくらいまで上げるのは可能ですけど、ムリっぽい。 それと専用の定電流電源は、LDへの電流供給にソフトスタートの機能があるようです。電流ON直後、オーバーシュートにより規定を越える電流が流れることでレーザーダイオードにダメージを与えることがあるようで、ソフトスタートはそれを防ぐようです。

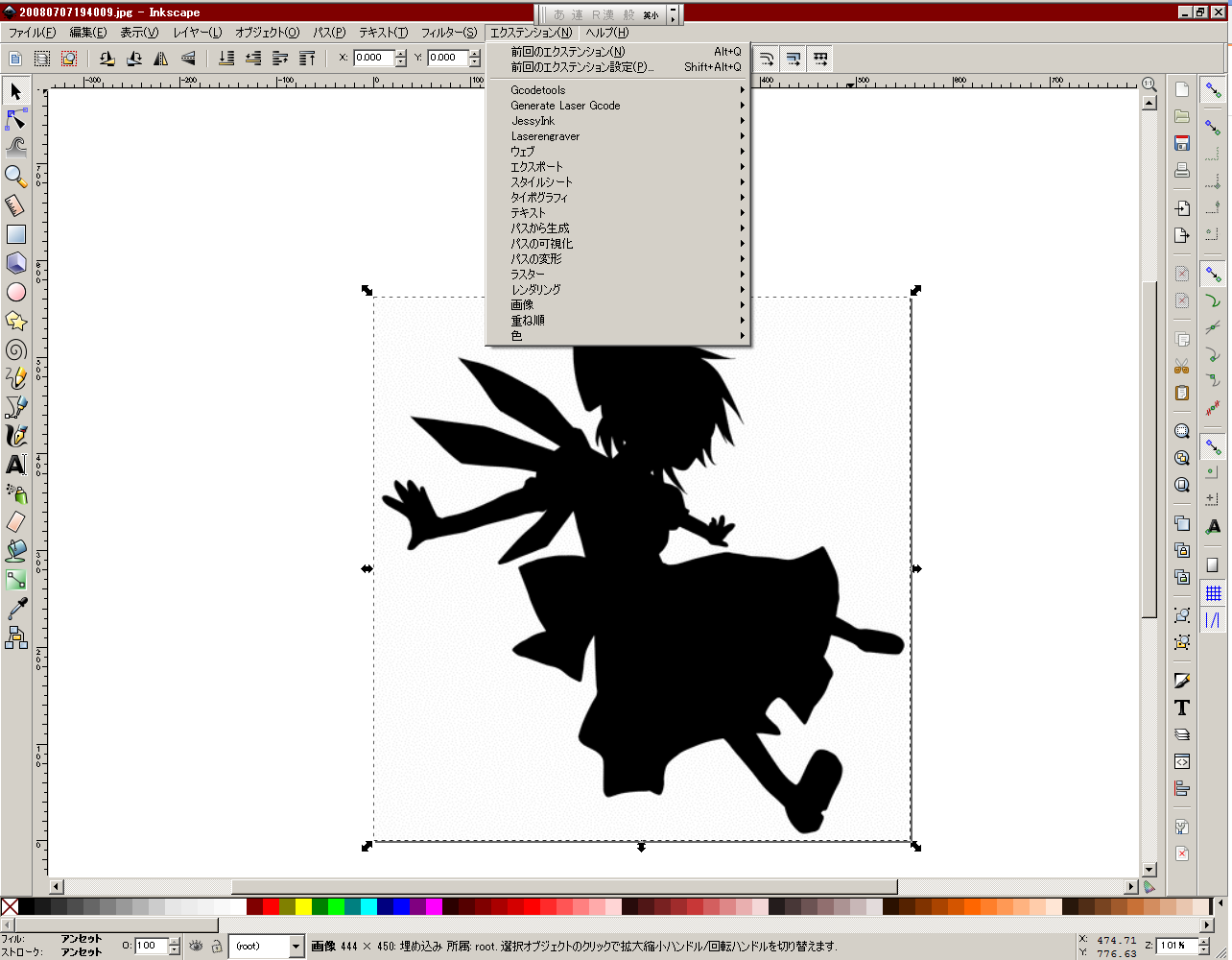

また、ラスターデーターを用意できません。Inkscape のエクステンションに

kageeInkscape laserengraver plugin を入れたのですけれど、エラーを吐き出してG-Code作成ができません。grbl でうまく行くと思ってますが、何か勘違いでしょうか?リンク先の最下段にあるraster2laser_V5.rar がそれです。V6_Zigzag は試してません。ソースもどこかにあったような。 自作CNCに取り付けたレーザーモジュールは、PWMでの制御ができませんので、ラスターデータも二値データである必要があります。TTL Laser diode driver である必要が分かりました。

LED用定電流モジュールとLDを強化して(生基板を)と考えますと、CO2レーザーになってしまいますので、このへんでおしまいです。
