自作CNC TTLレーザードライブ回路の試験

端材MDF板で作ったCNCには1000mw青色LDを取り付けることができます。

CIMG2359

木や皮革に絵や文字を焼き付けられますが、LDドライブ用の定電流電源にはこちらLED用定電流モジュールを使っていますので、PWM制御ができません。一応説明書には500hz以下ならPWM駆動できる旨が書かれています。しかし、Arduino によるPWM出力の周波数は7.8khzですからこの電源モジュールは応答しません。 Arduino uno のインタプリタのPWMはSコマンドにより0~1000で出力0%~100%までを制御するようになっています。 確かめたところ、S600位までは、LDは発光せず、そこから急に強く発光するようになりました。

インタプリタのPWM周波数をソースから変更することも考えたのですが、ソフトが苦手というよりできませんので、LDドライブ用の電源作ることにしました。 何よりインタプリタのバージョンが変わるたびに修正が必要になります。

ネットでLDドライバ回路を探したところ

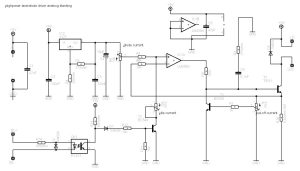

ttl-diode-driverというのがありました。 図はちょっと見にくいです。 説明にhighpower laserdiode analog blinking とあります。左上のIC2 LM317にて定電流駆動用の基準電圧を作ります。左下のフォトカプラOK1 PC817を介して制御信号を受けます。OPアンプLM358Nにて信号と基準電圧を合わせてOPアンプに入力します。もう一方のOPアンプ入力はドライブ用トランジスタTIP31エミッタからとってきます。非反転で増幅した信号を同じくTIP31から分圧した電圧と合わせてTIP31のベースに入れます。 エミッタからGNDへつなぐ抵抗R16 0.82Ωは5Wが指定されています。

この回路の特徴として、3つの半固定抵抗でdiode current 、idle current 、cut-off current を調整できます。逆接続防止のダイオードが入っているのは分かるのですけれど、左上LDに並列でC1 47uFのコンデンサが入っていることの意味が不明でした。 他の似たような回路を調べてみたところ以下のようでした。 LDの特性上、電流オンの際に大きな電流が流れるので、LDにダメージを与える恐れがあります。それを防止する為並列に入れるようでした。 ただ、LD直近に入れるならばよいけれど、電源モジュール側に入れた場合において、コンデンサに電荷が溜まっていることがあり、LDを接続する際に、コンデンサから電流が流れてLDを破壊することがあるとのことでした。電源モジュール側にこのコンデンサを入れるならば、並列に放電用の抵抗を入れればよいようです。

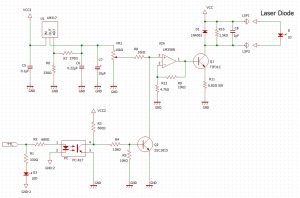

不要な、idle current 、cut-off current 回路を除き、大電流防止のコンデンサを考慮して書いたのが以下の

レーザードライバ回路テスト回路です。OPアンプのもう1回路は、使いませんので、参考図と同じ処理をしています。

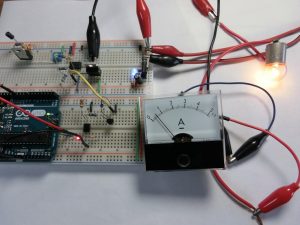

そして、ブレッドボードに組んで試験した様子が次の

CIMG2432写真です。

バイク用の12V電球をPWMで点灯試験しています。LM317の半固定抵抗で駆動電流の制限をかけています。Grbl Controller からS500を入れると暗く点灯します。写真はS1000(100%)の時に約500mA流れるよう調整したときのものです。 最終的には5Vで駆動するようにするつもりですけれど、写真では12Vにつないでいます。また、トランジスタTIP31Cのエミッタには抵抗を入れていません。参考回路図では、cut-off current のための分電圧が必要だから入れているように思います。テスト回路図にはR11として入れてます。というか分電圧は不要ですから、この抵抗はいらないような気がしてきました。 それと基準電圧用の半固定抵抗の調整が微妙です。電流がちょっと不安定です。 多回転サーメットトリマにした方がよいかも知れません。5VでLDを駆動するのはこのままで大丈夫かも知れません。

オン時の大電流防止用コンデンサの効果を確認をした上で、7.8khzに応答するか確かめる手順で行こうと思います。 ドのつく素人なもので、誤り等ご指摘いただけたらありがたいです。   メモ :テスト回路において、LM317基準電圧2.7V、 LM358N 3ピン0~2.7V、 TIP31C ベース電圧0~3.7V、 電球の電圧と電流12V約800mA(ベース電圧3.7V時)

そんなことより、

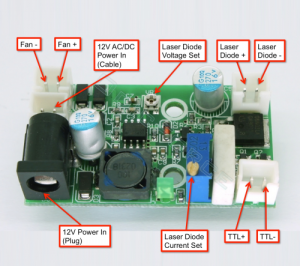

LD driver7こんなのをポチッとすればよいだけのことですが。 こういうの日本では売ってないのですよ。単体で。
