Fosi Audio BT20A の改善について 天井プロジェクタ用アンプ設置

Fosi Audio BT20Aを購入したのでメモします。

自室で映画を観るにプロジェクターとスクリーンを使っています。音は以前ご紹介したELEGIANT Bluetooth 2チャンネル パワーアンプと自作キットのスピーカを使っています。2018年1月9日 「テレビ用 Bluetooth2チャンネルパワーアンプ にホワイトノイズ 早速分解した

写真1 スクリーンとスピーカー

最近、プロジェクターの設置がいちいち面倒なので天井に吊りさげました。

写真2 プロジェクター+Fire TV Stick +HDMI音声分離器

アンプは電源を入れっぱなしなのですが、これが壊れました。何故かリセットを繰り返します。いつまでも”Bluetooth mode”の案内を繰り返します。これではダメなのでBluetoothのついたアンプ「 Fosi Audio BT20A 」を購入しました。選んだ理由は、同じものを避けたかっただけです。

評価は高かったのですが、後から調べたらコストカットのために音が悪いです。そこで、Bluetoothを使わずに、HDMIから音声を分離して、RCAケーブルでアンプまで持って行く形にしました。多少、音はよくなったのですが、ゲインが高すぎる感じです。

使われているチップを調べたら2つ(以上)問題があるようです。(参考 B級オーディオFAN

  1. ゲインが高すぎる。(tpa3116 Noise Fixで検索するといろいろ出てきます。)
  2. PVCC DECOUPLING回路が省略されている。

改造できるかどうか微妙ですが、メモしておきます。

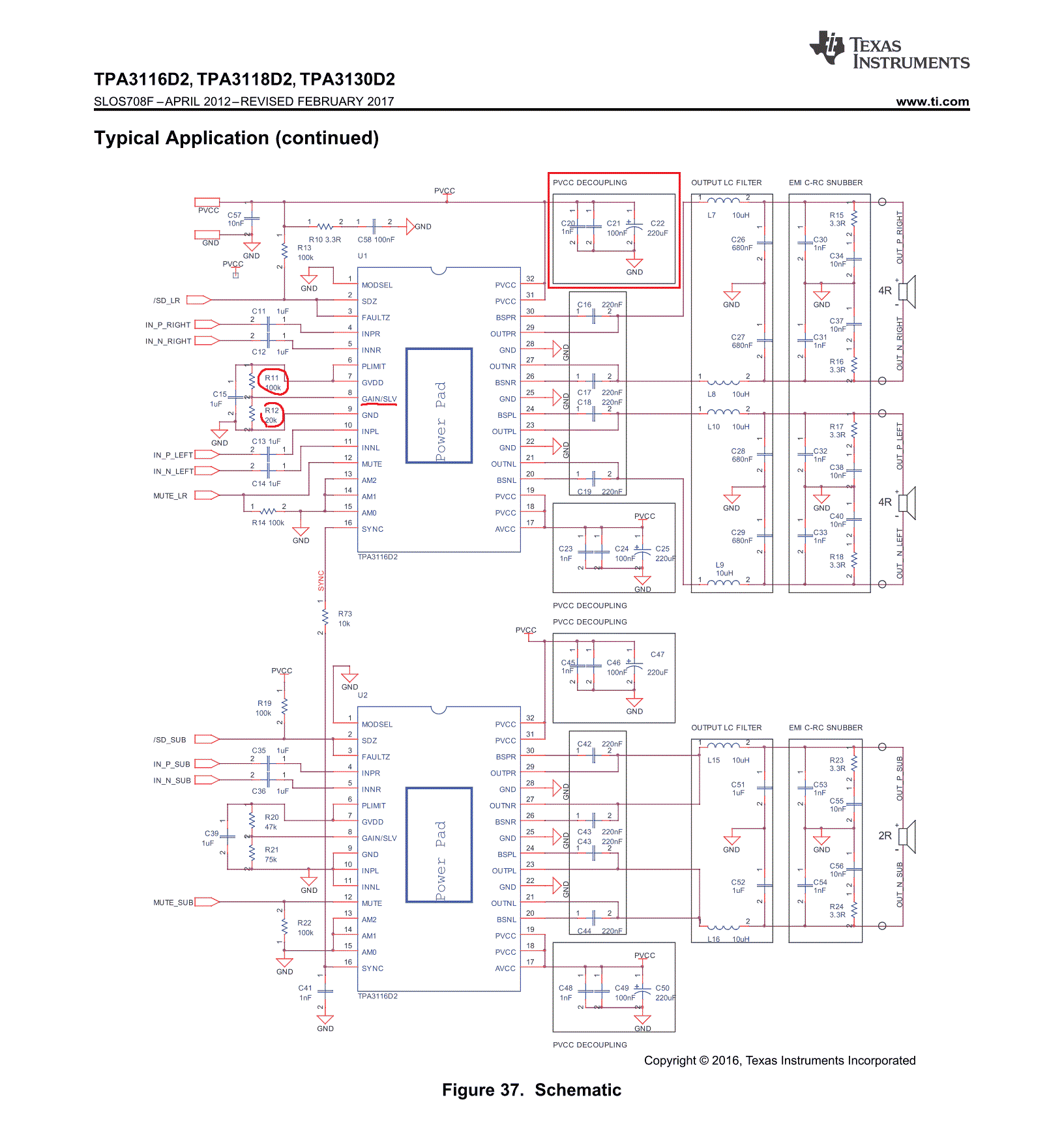

図1 出典:上記tpa3116の回路図

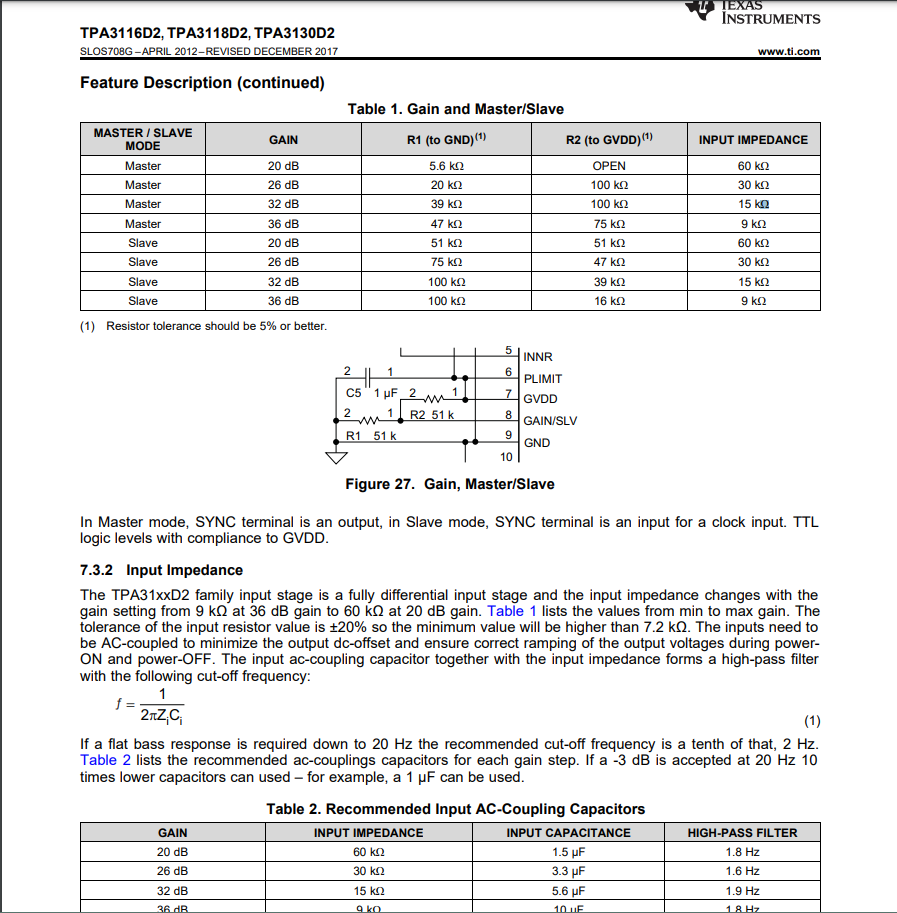

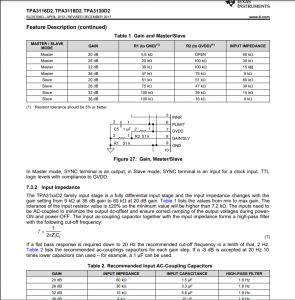

図2 出典:上記tpa3116d2 datasheetのP14

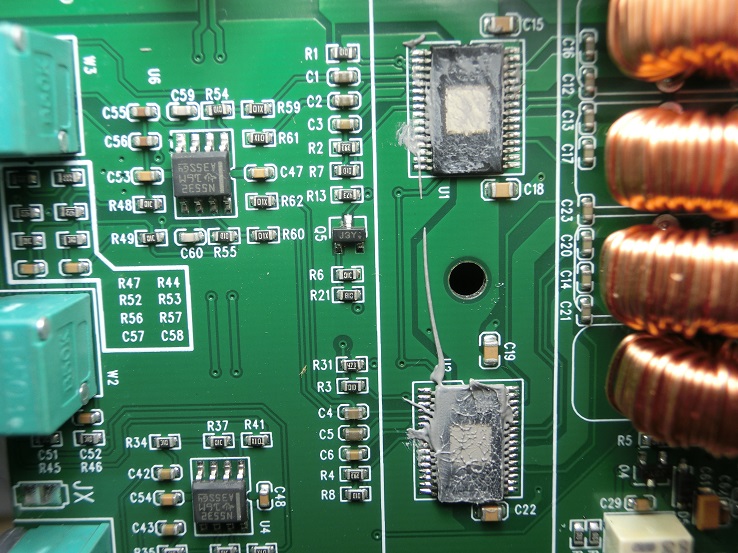

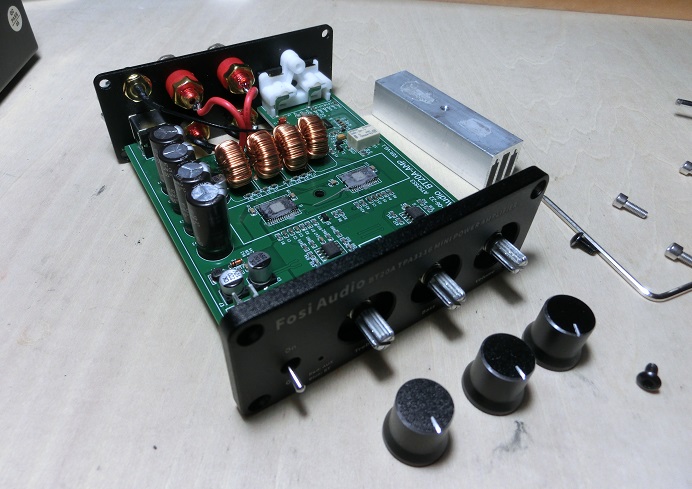

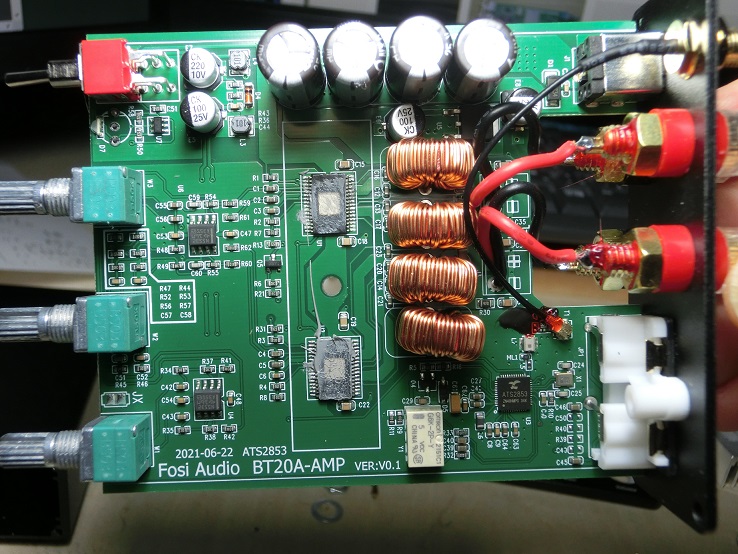

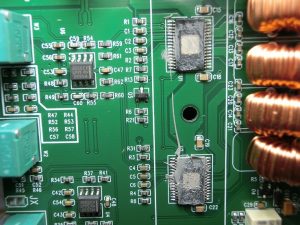

Fosi Audio BT20Aアンプの写真です。

Fosi Audio BT20Aアンプには、2個のtpa3116d2が使われています。PVCC DECOUPLING回路の追加は4つ必要かも知れません。(よくわからない。)

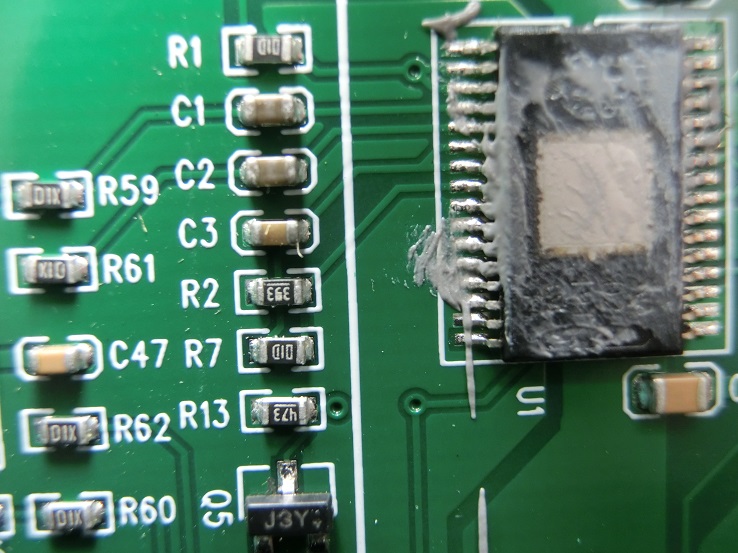

datasheetのP14に示されるGAINを決めるR1R2は、上の写真のR2R7に相当しそうです。また、PVCC DECOUPLINGの回路はチップの右上の部分(pin31,pin32とGND間、pin17,pin18,pin19とGND間)に追加することになりそうです。チップは2つありますから、4カ所の追加? ヒートシンクが邪魔になります。

ただし、入力のカットオフ周波数を変える必要があり、AC-Coupling Capacitorsも変える必要があります。p14の下に記載があります。

歳だから耳はダメダメです。それでも自分なりに基準があって、「ボリュームを上げてもうるさく感じない音がよい音で、長い時間聴いても疲れないのがよい音」だと思います。それにしてもMASTER / SLAVE MODEて何なんでしょう。
