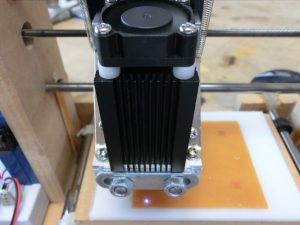

ＰＷＭ出力できるレーザーダイオード・ドライバがなんとかできました。
これで原点の設定がやりやすくなります。 グレースケールの焼き付けはまだやっていません。
製作した回路は、以前の回路図から少し変更しています。ＶＲ１は多回転半固定抵抗です。Ｒ８とＣ７は適当です。ＬＤ保護用ですから、なくてよいかも知れません。 前回の記事の

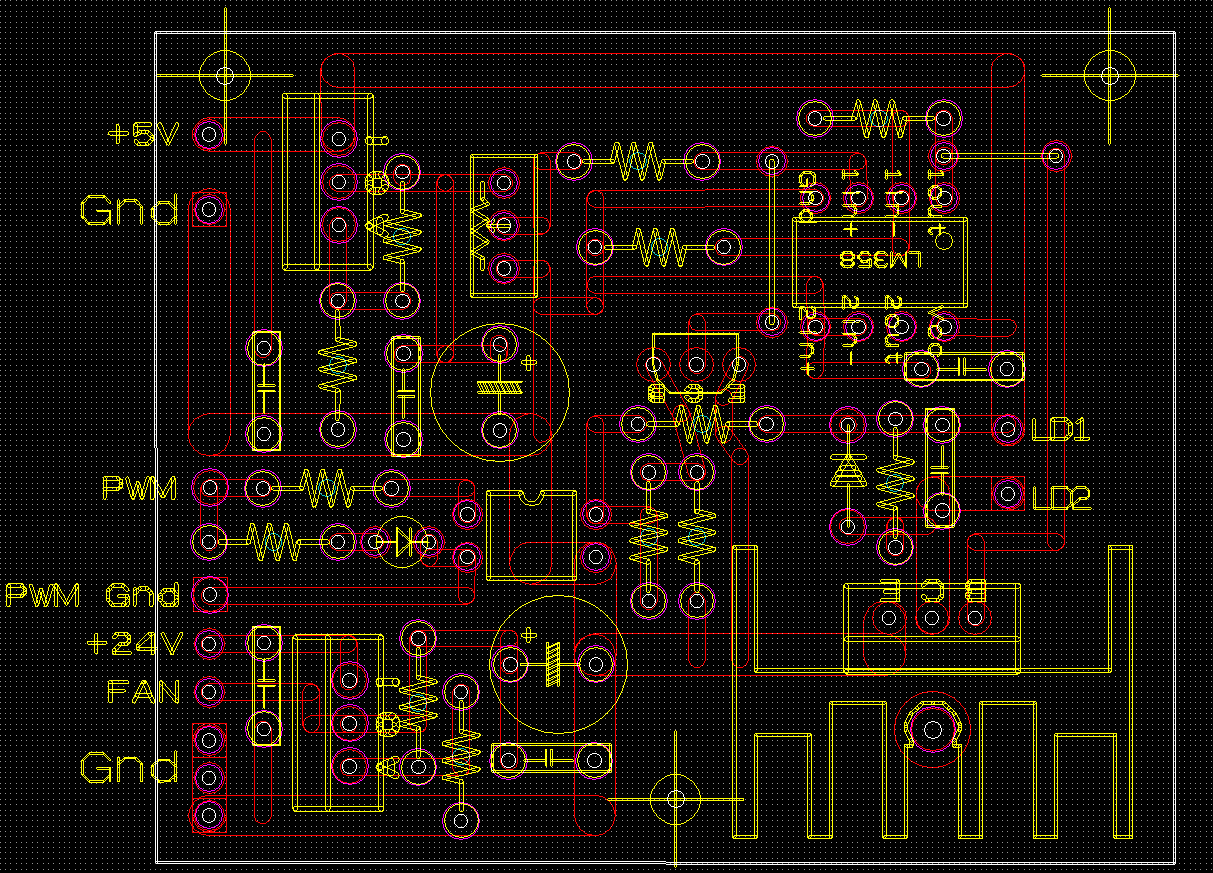

テスト後、回路を上図に決定した上でPCBEにて
作図。 ＣＮＣにて

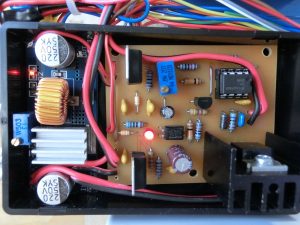

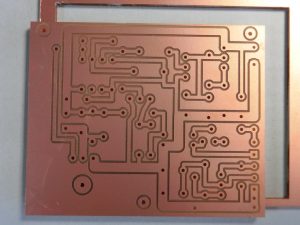

切削、穴開け、切り出し、ハンダ付け・テスト後ケースに入れて

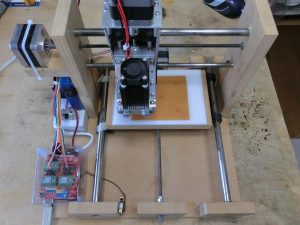

ＣＮＣの左脇に取り付けました。
ステッピングモータの電源にＤＣ２４Ｖ出力のＡＣアダプターを用いていますので、２４Ｖ→５Ｖの作成に

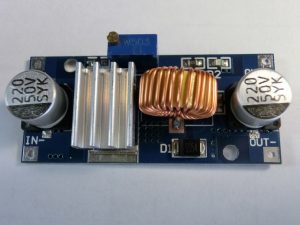

降圧型ＤＣ－ＤＣコンバータモジュールを使っています。それ以外にクーリングファン用に１２ＶをＬＭ３１７にて作成しています。 ダミー負荷にセメント抵抗を用いて１．５Ａ程度まで流せることを確認しました。現状、ＬＤ両端で４．１５Ｖ約４５０ｍＡを流していますのでＱ１にヒートシンクは不要です。
４．１５×０．４５＝１．８６ 変換効率がわかりませんので０．６を採用すると１．８６×０．６＝１．１２Ｗ なのですが、カタログ値では１Ａ流せるそう？ほんとに１Ａ流してよいのだろうか？いまだに意味が分かりません。 あと、電流値が少し不安定で、原因はよくわかりません。クレースケールの焼き付けはムリかも知れません。少し様子見です。
