昔、アマチュア無線でパケット通信(テレリーダーのTNC-20)をやってました。随分前に故障したのでこれまでに何度か修理を試みましたけれど直らず保管してました。いい加減邪魔になり先日、処分しました。

写真1 出典:TNC-22

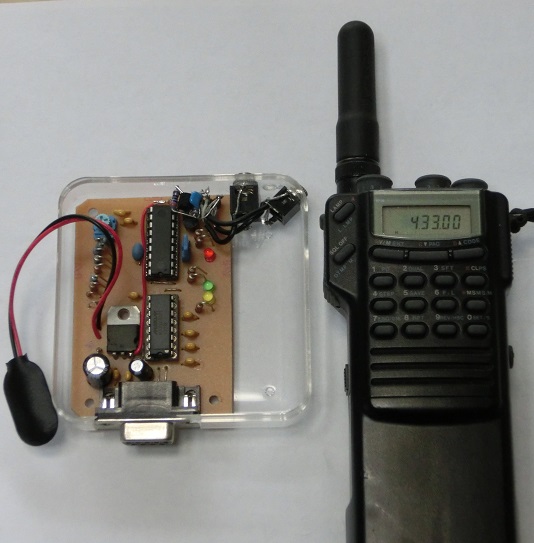

3年ほど前に、PICマイコンを使ったTNCを製作しましたが、どうもうまくいかずこれも放置してました。(PIC TNC

写真2 右はスタンダードのC460



これまで プリント基板 を製作するに感光基板を使ったり、コピーしてアイロンするなどしてきましたけれども納得できるものでなく、先日製作したデジタル時計も12進数デジタルタイマーも納得できない仕上がりでした。多くの方が プリント基板 の製作には苦労と工夫を重ねているようです。

感光基板以外の方法でDIPのピン間を通せるかどうかを試したくて、ネット上にあるArduino TNCを作ることにしました。 このサイトでは、基板のpdfが公開されています。回路はピン間を1本通してありますので、試すには丁度です。 工程は次の通りです。 【回路を印刷。生基板に貼り付け、テープで固定する。ラミネーターに通してトナーを転写する。(8回~12回)台紙をはがす。エッチングする。】

試したのは以下の方法です。

  1. インクジェット紙にpdfを印刷して、ラミネーターを通す。
  2. 通称、黄色い紙にpdfを印刷して、ラミネーターを通す。
  3. 黄色い紙を印刷前に、無水アルコールで拭いてからpdfを印刷する。
  4. 黄色い紙を印刷前に、アセトンで拭いてからpdfを印刷する。

まだ、エッチングまでの全行程を行ってませんけれども、途中経過をメモします。

使用する機材です。

1.プリンター ブラザー複合機MFC-7840W  何でもブラザーのトナーは黄色い紙には不適合だとか。現在のトナーは純正ではなくリサイクル品です。

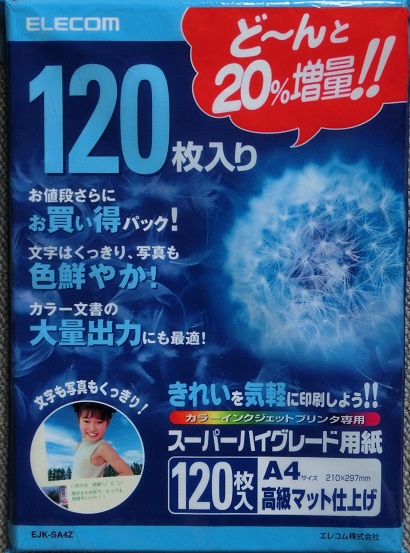

2.インクジェット紙 昔買った、インクジェット紙です。

写真3

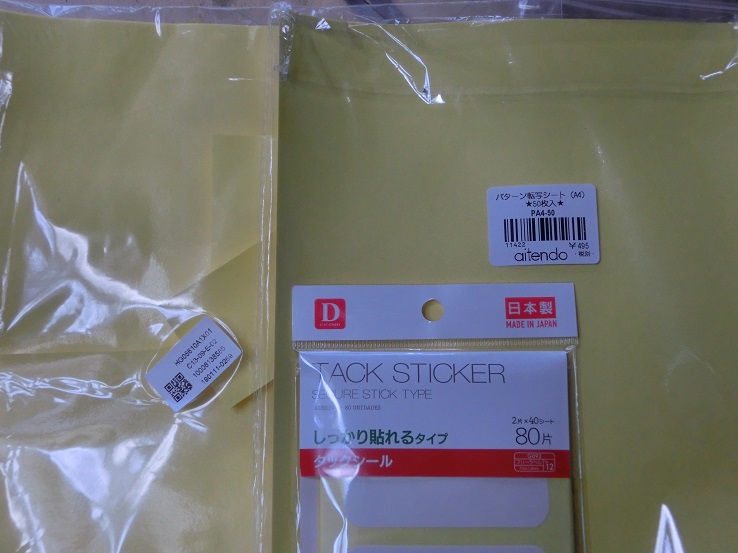

3.黄色い紙 3種類あります。

写真4

左から 香港からの紙「PCB ヒート伝達ペーパー DIY PCB電力的 プロトタイプ 基板部品 DIY シート ヒート A4」 右下:ダイソーのタックシールの台紙 右奥:aitendoのパターン転写シート(A4)です。

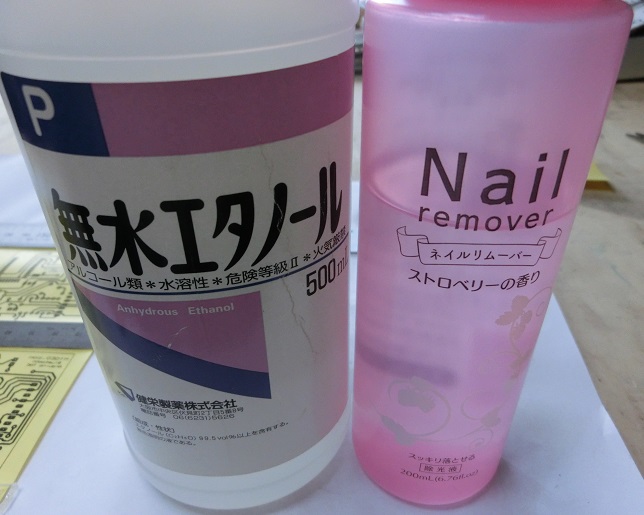

4.無水アルコールとアセトンリムーバ

写真5

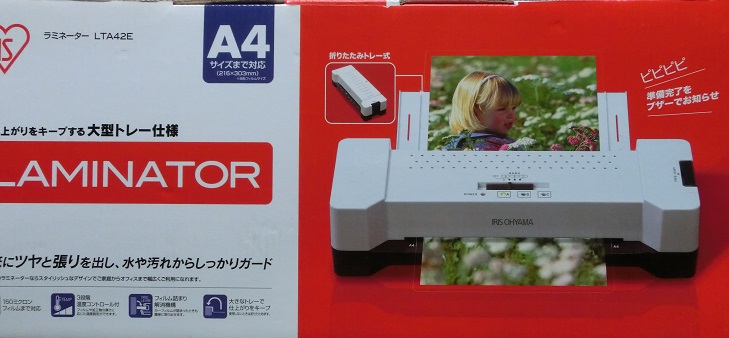

5.ラミネーター アイリスオーヤマのLTA42E 型落ちで中古ですけれど、PCBに使用実績があるようなので選択しました。

写真6

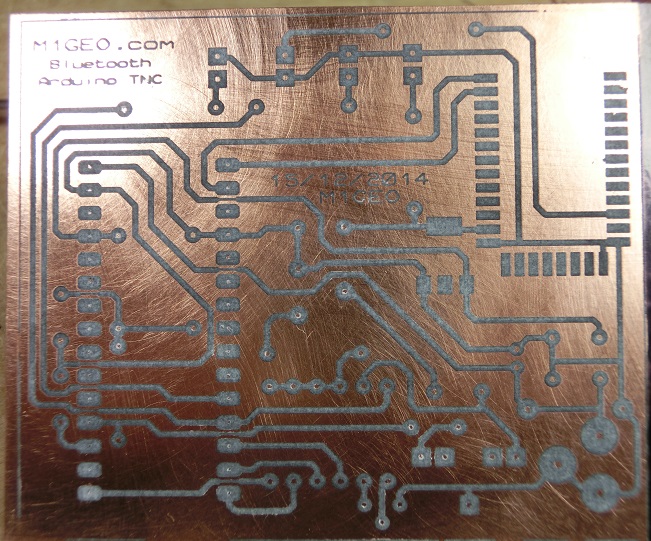

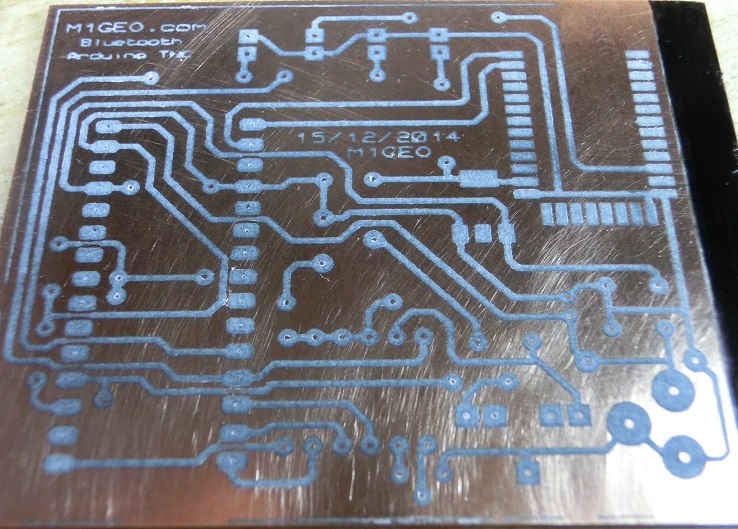

インクジェット紙にプリンターで回路を印刷します。スチールウールたわしで磨いてアセトンで拭いた生基板にインクジェット紙を貼り付けます。基板に貼り付けるのに使ったのは3Mのメンディングテープです。結構耐熱で通す際にはがれません。ラミネーターの設定は最大温度のCの位置です。8回から12回ほど通しました。水で洗ってはがすのに手間がかかります。できたのが次です。

写真7

写真8

写真9

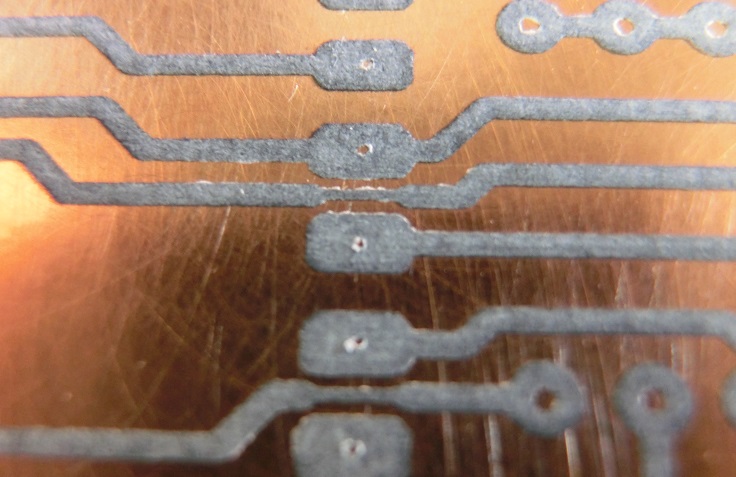

ラミネーターを12回通しました。十分にトナーは基板に馴染んでいます。まだエッチングはしてません。少し手で修正しましたけど、エッチングが適正ならいけそうな気がします。

黄色い紙を使ってデジタルタイマーやArduinoベースのデジタル時計を作ったのですが、あまりうまくいきませんでした。 プリント基板 のエッチングが進みすぎて薄くなったり、足りなくてつながったりします。

写真10

黄色い紙での熱転写は、トナーとの相性などがあるようで難しいです。そこで思いついたのが、黄色い紙を印刷前にアセトンで拭くという方法です。少しはトナーがシートに密着(定着?)しやすくなるかも知れません。アセトン・あるいは無水アルコールで拭いてから印刷したのとそのまま印刷したのを比較したのが次です。

写真11 赤で囲った部分にパターンのはがれがみられる

上の段が”拭いてから”印刷した状態です。下の段が拭かずに印刷した状態です。写真では、あまり違いはわかりませんけれど、実物はかなりトナーがはがれて部分によっては回路が切れています。写真11で使用した黄色い紙はいずれもaitendoから買ったパターン転写シートです。香港からのシートもタックシールの台紙も試しましたけど、いずれも写真11下よりもっとパターンがはがれます。ですから今回は比較からはずしました。

結果。 1.インクジェット紙に印刷してラミネーターを通すのは、うまくエッチングできるでしょう。 2.aitendoの転写シートをアセトンで拭いてからラミネーターを通す方法もたぶん大丈夫だという感じです。写真11右上でわかるとおりかなり綺麗です。ただ、実際にラミネーターを通して転写してみるまでわかりません。これが使えれば、インクジェット紙よりはるかに楽です。水でごしごし擦るより冷ましてはがすだけの方がよほど楽です。

それと、写真5右に示したリムーバよりアセトンを多く含むアセトンリムーバがあるので、まだエッチングせずに試して比較しようと思います。パケット通信をしたいというより、 プリント基板 を如何に手軽に作るかに興味があります。

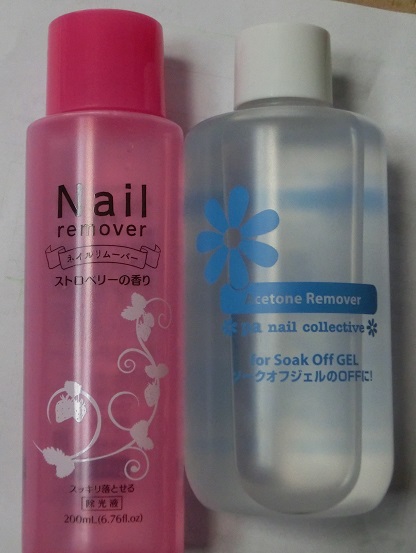

追記2/23  ラミネートを通してやってみたところ、失敗でした。 説明の通りアセトンは2種類です。

写真12

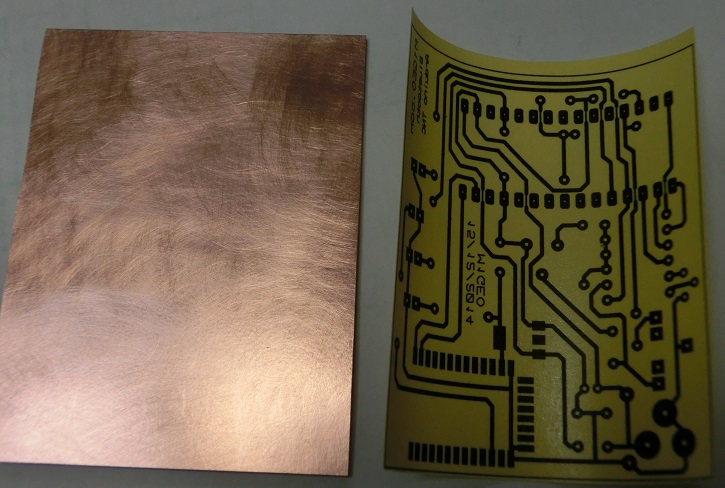

右側ので試しました。黄色い紙(台紙:剥離紙)をアセトンで拭いて、パターンを印刷しました。

写真13

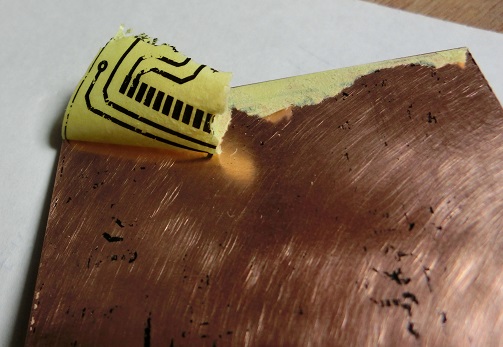

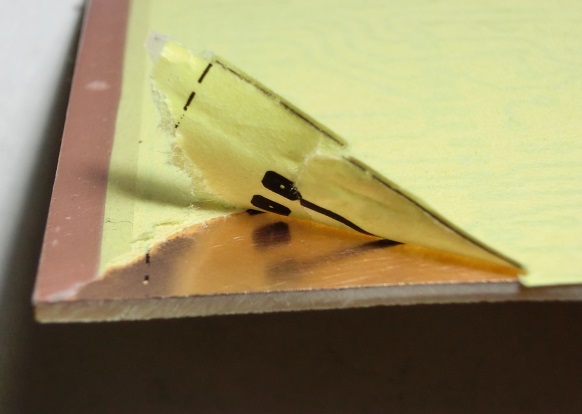

ピンの間も綺麗に印刷できています。基板に貼り付けてラミネーターに通した後、冷ましました。  結果、ダメでした。基板と黄色い紙が密着しすぎてはがれませんでした。難しいです。

写真14

写真15

やってみて思い出したのは、以前ご紹介したことがあったと思う「ヨーグルトが付着しにくいフタ」です。あるいは、セロハンテープです。着くべき所と、くっついてはいけないなところのメリハリがきいた何かである必要があります。 剥離紙にはプリンターを痛めない何かが塗布されているかも知れません。それをアセトンで拭いて取り除いたから、「基板-トナー(カーボン)-台紙(剥離紙)」が密着したのではないかと考えます。難しいです。 かつてOHPフィルムに洗濯糊を刷毛で塗るやり方などもやってました。ピンの間に1本通すのを黄色い紙でできたらいいのですが、簡単にというのは難しいです。

それにしてもラミネーターを通す回数が多すぎたようです。 とりあえずエッチングは、1.の「インクジェット紙にpdfを印刷して、ラミネーターを通す」で仕上げた基板を使うことにします。予想はついたのかもしれませんけど、何事もやってみなければわかりません。
