自作ＣＮＣに1000mW ＬＤモジュールを

先日、自作ＣＮＣに５００ｍｗ用レーザーモジュールを取り付ける計画を記しました。（ＬＥＤ用定電流モジュールでＬＤ点灯試験）　目的は、プリント基板の製作です。生基板の銅面に塗装を施し、塗装をレーザー光で焼き切れば、塗装を剥離できそうです。　剥離したところをエッチングにより溶かせば、回路ができます。

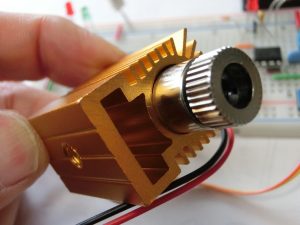

で、中華製５００ｍｗ青紫ＬＤモジュールに中華製ど派手金ぴかヒートシンクを

付けました。

ストロベリーリナックスのＬＥＤ用定電流ドライバモジュール（７０ｍＡ～３５０ｍＡ）用でいろいろ試して

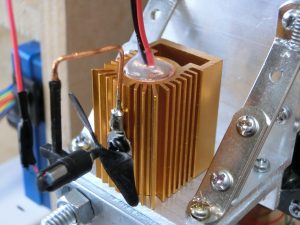

自作ＣＮＣに取り付けました。　一応強制空冷です。写真の黒いプロペラは、おもちゃの３ｃｈラジコンヘリのテールローター部分です。１．５ｖ程度で十分冷やせます。

ただ、

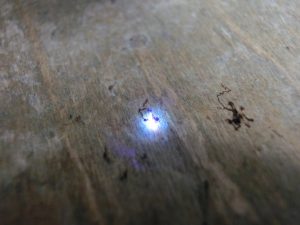

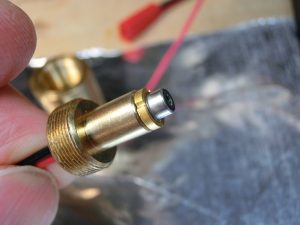

焼け具合は、はっきり言ってショボイです。　　そこで、急遽計画変更。某所より入手した青色１０００ｍｗＬＤ（Max１．６ｗ）

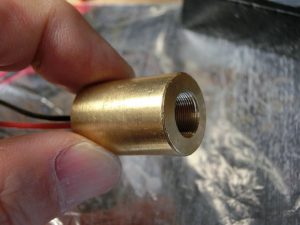

を、ついでに入手しておいた中華製真鍮ケース＋アルミヒートシンクに入れたのが

これになります。

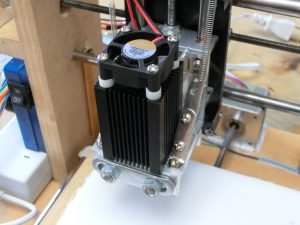

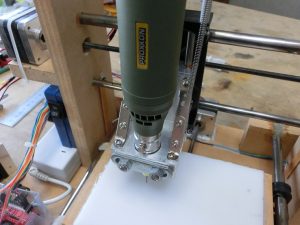

ミニルーターを固定しているＵ字ボルトの締め付けナット２個を外し、上写真のようにレーザーモジュールを載せて３ミリボルト２本で固定します。　因みに中華製ヒートシンクに付いていたコリメーターは焦点が合わなくて、５００ｍｗ用モジュールに付いていたものを転用しています。

定電流ドライバモジュールは、電流容量が不足しますので

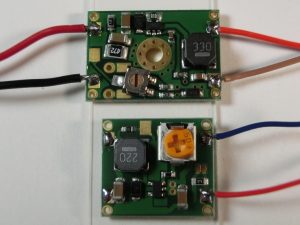

写真（上）　【放熱器付】LED用定電流ドライバモジュール Ver.2(～1000mA可変)＜降圧型＞に変更の予定です。　　組み上げた１０００ｍｗＬＤモジュールは、安定化電源からの供給でとりあえず点灯することを確かめました。これからVer.2でテストの予定です。　ここで問題があります。取説によればVer.2の外部からのオンオフは、５００ｈｚ以下で使用する必要があるようです。中間的な出力をＰＷＭで制御できないようです。確かArduino unoからのスピンドル信号（ＰＷＭ）は１０数khzあったと記憶しています。　　ついでながら、ＬＤを静電気破壊から守るために、静電気防止リストバンドを用いました。研究せずに、こんなことして遊んでいてよいのだろうか。

追記

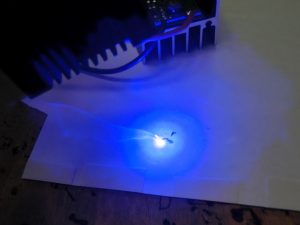

１０００ｍｗ青色ＬＤなら

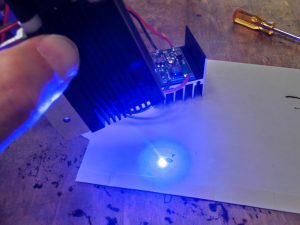

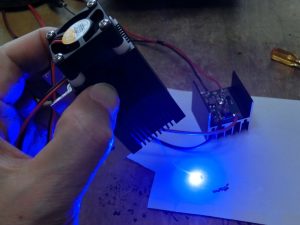

白いコピー用紙も焼いて切り抜けます。５００ｍｗ青紫ＬＤでは焼けませんでした。　　保護めがねがありませんので、濃いサングラスした上で直接は見ないようにしています。　相手が白だともの凄くまぶしくて、ちょっと危ないです。　強さと寿命と放熱はトレードオフの関係にあるようです。設定をどれくらいにするべきか検討が必要です。

追記

LED用定電流ドライバモジュール Ver.2　はLED用です。LD に用いることでLD の寿命に影響を与えるかも知れません。
