発注していたウンカン レーザー彫刻機 交換用レーザーヘッド５００ｍｗ用が届きました。
写真１
中央上。 同じく、ストロベリーリナックスからもLED用定電流ドライバモジュール(70mA～350mA可変)＜降圧型＞が届きました。左の基板。 下に並べたのは、ＤＶＤ－ＲＯＭドライブから外したＬＤです。内生きているのは１個だけです。

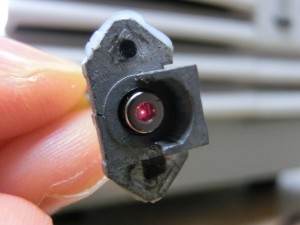

写真２
のように、うすぼんやり点くただのＬＥＤになったり、完全にお亡くなりになったりしました。ＬＤはとにかく弱い。 レーザーは可視光でない場合（目での感度が低い）がありますので、注意が必要です。写真２は、目で様子が分からなかったので写真に撮りました。直接のぞき込んでは絶対ダメです。

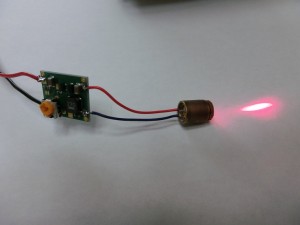

写真１の定電流ドライバモジュールに繋げてあるのは、同じくＤＶＤ－ＲＯＭドライブから取った赤色ＬＤを有名な秋月電子の５００円 赤色レーザー発光モジュール（円筒型） ＬＭ－１０１－Ａ２（のコリメートレンズ＋筐体）に入れたものです。
今回買い求めた５００ｍｗ用レーザーモジュールをいきなり試験する訳にいきませんので、壊れたＬＥＤ電球を分解して取り出したＬＥＤ基板を定電流電源モジュールで光らせてみました。

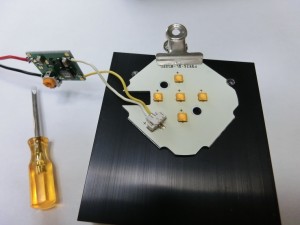

写真３
下の黒いのはヒートシンクです。 ５個直列です。LED用定電流ドライバモジュールのボリュームを最低にして、安定化電源の設定電圧と電流を次第に上げながら様子を見ます。

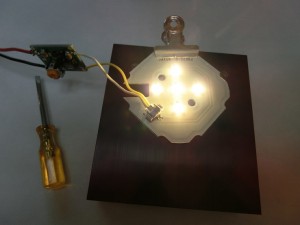

写真４
LED用定電流ドライバモジュールの取説によればモジュールは、ＬＥＤの順方向電圧に加えて３Ｖ以上の入力電圧が必要とのこと。ＬＥＤ電球の仕様がわからないので何ですが、１個３Ｖとして３×５個＝１５Ｖに順方向３Ｖを加えて１８Ｖ以上あれば点灯するか？ 実際は１５Ｖ以上で点灯を始め、モジュール定格最大の２４Ｖまで、ほぼ一定の明るさになりました。 １５Ｖ～２４Ｖの間であれば、定電流モジュールのボリュームで明るさが決められるということになります。 このときの電流値は安定化電源での値で１０ｍＡでした。ものすごく消費電力は小さいことが分かります。また明るさは手で遮っていないとまぶしいです。 ＬＥＤの点灯によく用いられるＬＭ３１７による定電流回路は、発熱が問題になりますでしょうから却下です。
５００円レーザー（改）モジュール
写真５
は、２．５Ｖから３Ｖの使用電圧でしょうから、安定化電源の設定で５～６Ｖ付近にして、Max電流値と電圧をいろいろ変化させてみました。 ヒートシンクがないのとＬＤに流れている電流値が不明ですから、いつ壊れるかも分かりません。適当です。 ＬＥＤ電球は、発熱は小さいながらもとても大きなヒートシンクが付いています。ウンカンレーザー彫刻機の５００ｍＷモジュールもヒートシンクを付けてからということになります。 それと電流値を直接計らねばなりません。定格がわかりませんので手探りになります。 自作ＣＮＣに取り付けてプリント基板作成ができるのはいつになりますやら。そもそもこのＬＤモジュールで塗装皮膜を焼くことが出来るかどうかわかりません。
本記事にかかる内容により損害が生じても関知しません。すべて自己責任でお願いします。
