単極誘導 モーターに生じる力について、2つの実験の比較

2013年に行ったファラデーの 単極誘導 モーターに生じる力について調べた実験の内、以下の2つについて、比較することで考察します。(今回の記事は、過去の記事と重複しますがご了承ください。)

電磁気学では、誘導起電力Vは次の式1に求められます。

参考:ファラデーの円板

注:単極誘導にかかる起電流は、微弱すぎて定性定量的に判別しにくいので、主に単極誘導モーターに生じる力について調べてきました。 (発電)も(モーター)も時間的に磁束密度が変化しないで起きるものとするならば、両方の現象は対称と考えてよいはずです。しかし、今までのところ、ファラデーの単極誘導(発電)の現象と単極誘導(モーター)に力が生じる現象とが異なる面を示していて、対称だと確信していません。



(1) 2013年7月 「接点で生じている」ように感じたのは、スズメッキ線の弾かれる様子を観察したことによります。前々回の記事に記しました。

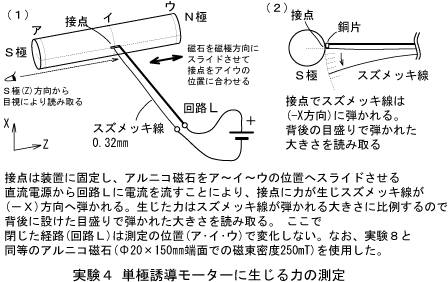

写真1

の装置により、スズメッキ線が弾かれる強さを計測する実験4です。
動画1 1:15~

スズメッキ線が弾かれる強さを縦軸に、アルニコ磁石の磁極方向を横軸にグラフにしました。

図1

磁極の両端面と磁石中央部が強く弾かれる「W」の形をしています。ピークが3つあります。磁石中央部が単極誘導モーターに生じる力の強さを表しています。 当時、磁極端面付近でスズメッキ線が強く弾かれるのは、電磁誘導にかか現象(のローレンツ力)だと考えていました。

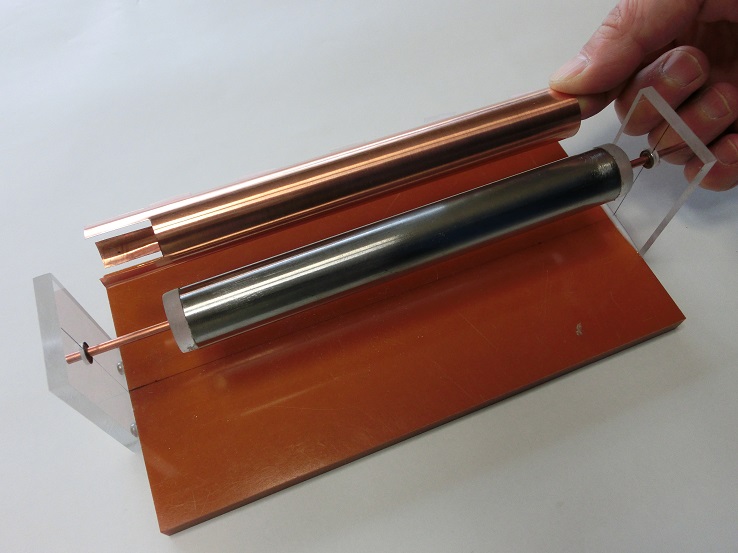

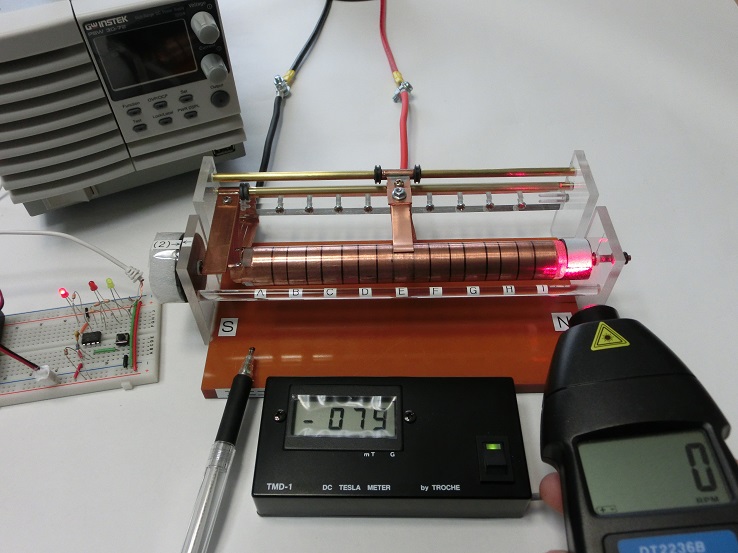

(2) 2014年3月 円柱状のアルニコ磁石に銅板を被せ、回転軸を設けることによって、単極誘導モーターを作りました。

写真2

写真3

動画2

このモーターに一定の電流を流して回転数を測ることによって生じる力を調べます。磁極方向に接点の位置を変えながら測定して得たグラフです。

図2

磁石中央部が強い「山形」をしています。磁極の両端では回転数が低いです。



(1)の実験は「W」形の折れ線グラフになり、(2)の実験では中央部分が強い「山」状の折れ線グラフにっています。この違いについて考えます。

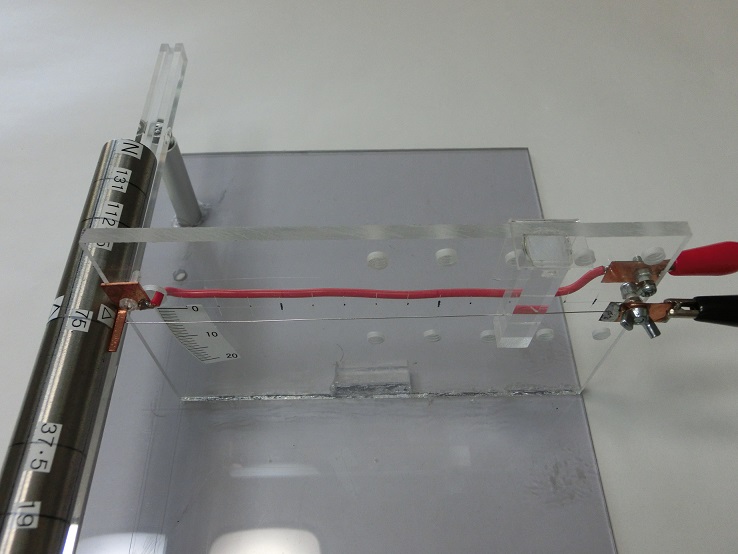

写真4 接点部分  スズメッキ線の支点は画面右方向にある

(1)の実験装置に設けたスズメッキ線は、支点を中心に上下方向だけでなく磁極方向(画面前後方向)にも振れます。つまり、図1において、磁極両端で弾かれる強さが大きいのは、回路(電流路)の一部であるスズメッキ線全体に力が生じたことによって、スズメッキ線が支点を中心に上下方向かつ画面前後方向(磁極方向)に弾かれたからだと考えられます。 残念ながらスズメッキ線が弾かれる様子を装置の支点の方向から撮影した映像はありません。

磁石の磁極付近で高電圧放電する様子を観察すると放電の経路が、例えば次の写真のように複雑な形状をします。

写真5

(1)の実験において磁極端面付近で弾かれる強さが大きくなるのは同じ理由と考えます。



一方、(2)の実験では、装置に取り付けた接点は、1ミリ厚の銅板から作ったものです。

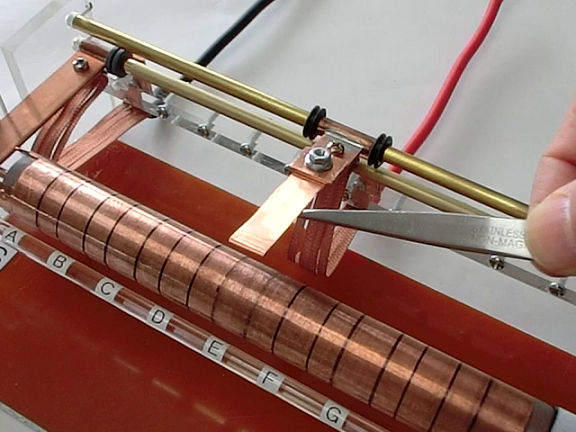

写真6

磁極方向に渡した真鍮パイプに沿って接点が移動できるように作っています。接点である銅板を通して単極誘導モーターに電流を流したとき、アルニコ磁石には回転モーメントが生じます。接点が装置の磁極付近(写真6のAの位置)にあるときは、(1)の実験のときと同じく銅の接点には磁極方向への力も生じているはずです。しかし、銅の接点は真鍮パイプに固定されており、アルニコ磁石に対してスラスト方向に働く力はアルニコ磁石を回転させるモーメントになりません。だから、図2は「山」の形になったと考えられます。



前々回の記事で、実験により 単極誘導 モーターに生じる力は接点で生じるようだと記しました。先の記事では、実験の様子を観察して得た個人的な感想でした。(ただし、放電や水銀・電解液などの液体の場合については、よくわかりません。)  上記の考察では、単極誘導モーターに生じる力が接点に生じるという結論に到達しません。しかしながら、よく考えると2つの実験では条件が異なる点が他にもあることに気付きます。

(2)の装置に生じる力は、「回路:電流路」に生じると考えるにはムリがある様に感じます。理由は以下です。



(1)の実験では、接点を含む電流の経路磁石の磁極方向直交しています。

図3 (1)写真1の模式図

スズメッキ線は、S極-N極間に直交した電流経路を作っています。スズメッキ線は、下方に始まれ増す。

それに対して、(2)の実験では、接点を含む電流の経路磁石面回転軸に分かれています。

図4

写真6の銅板アルニコ磁石に貼り付けた銅板と接するに剪断方向の力が働かねばアルニコ磁石に回転方向のモーメントは働きません。  回路(電流路)に力が働くという説明では腑に落ちません。

図3において、電流経路であるスズメッキ線が下方に弾かれるというのは納得できます。けれども図4に示す様に電流経路である銅板は、収縮する方向に力が働いているという説明になります。これは理解できません。 図4の場合は、むしろ接点において剪断方向の力が働くと理解した方が納得できます。冒頭の式1は、綺麗にまとまっているのでしょうけれども、何とも云えない違和感があります。 知識(勉強)不足は承知ですし、勘違いがあるかも知れませんが。



ネオマグ(株)のサイト「永久磁石の歴史と電磁気学の発展」並びに「近代永久磁石の発展」を比較すると興味深いです。古典電磁気学は、19世紀半ばまでには完成しています。物質を構成する原子の中心に核があることがわかったのは、20世紀初頭です。

  • 1864年 マクスウェルの「電磁方程式」(スコットランド)
  • 1884年 ヘビサイドによるベクトル記法によるマクスウェル方程式
  • 1911年 ラザフォードの「有核原子模型」(イギリス)

比較して、永久磁石の発明の歴史はずっと新しいです。

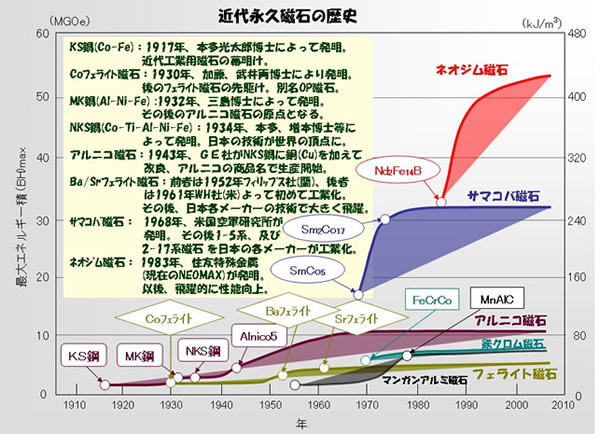

図5 出典:NeoMag通信2006年9月号

式1の元となる(原)マクスウェル方程式が整備されたのは、1884年のことのようです。(参考:1864年のマクスウェル原方程式について)   その後、これほどまでに強力な永久磁石が発明されたのは驚きです。日本人による貢献が大きいことが嬉しいです。 本当に当時のマクスウェル方程式のままでよいのかどうかと感じます。(これまでの実験による経験では、単極誘導モーターに生じる力の強さは、磁石の強さとともに磁石の質量にも比例するようです。どうも単極誘導モーターに生じる力は磁場・磁力線に関係がないような気がしてなりません。)

余談です。 弧理論の考え方でベクトルポテンシャル並びにスカラーポテンシャルについて、何か出てこないかと、考えたことがありますけれども有意な考えは出てきませんでした。例えば無限長のソレノイドと大規模構造との関係などです。直観的には、磁場が無くても電子線が作用するというのは、残ったのがベクトルポテンシャルではなくて、単極誘導の現象なのではないかと考えます。素人ではプロを納得させる厳密な実験などできないことは承知です。それでもこの違和感をなんとか払拭したいと考えます。 とりあえずオリバー・ヘビサイドが発見したと云われる「巨大な回転性電磁気エネルギー流」が管理人による「発散トーラス:距離の7乗に逆比例する力の場」と同じかも知れないという線で考察を進めようと考えます。前々回の記事を参照ください。
