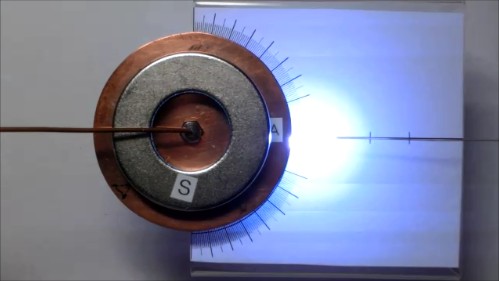

　電極Aは回転しなかった。電極Bも力を受けている様子はなかった。　放電は、写真5のとおり激しい音と光を発するが、非接触型単極誘導モーターに生じる力による放電の曲がりは見られなかった。 なお、電極A（−）および電極B（＋）の下に角度目盛りを設けた。角度目盛りは、非接触型単極誘導モーターの回転中心から見た放電の角度を真上に設置したカメラから読み取った。撮影は、デジタルカメラ（カシオEX-ZR300）で動画を撮影し、動画の中からスナップ写真（写真5）を得た。

　　　　　　　　　　　　　写真５　

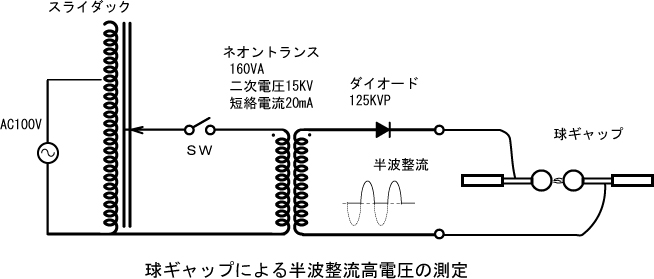

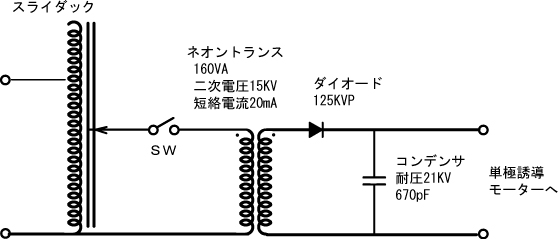

実験（４）　半波整流した高電圧放電により非接触型単極誘導モーターに生じる力を観察、測定した。回路は図3による。実験（３）と同じく、電極A（−）は回転しなかった。電極B（＋）も力を受けている様子はなかった。

　　　　　　　　　　　　　写真６　

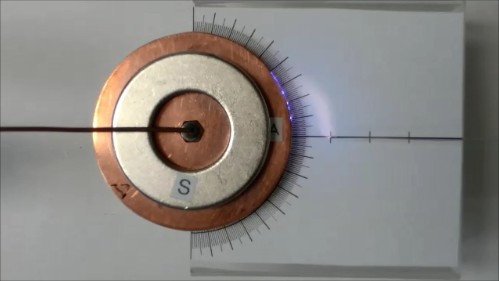

　スローモーション（240fps）撮影した動画を再生し、放電の振れ（以下、巻き込み角度という。放電に生じる単極誘導モーターの力は、放電の巻き込み角度に比例する。）がどのように変化するかを観察し、結果を図5に示した。　写真6は、動画内のスナップ写真である。

　図5のように放電（C）は、反時計方向に曲げられるとともに、放電の経路が巻き込む傾向があった。　電極Aおよび電極Bの最短距離の位置1から放電を開始し、2・3から5の位置へ曲げられることで巻き込むような力が生じた。放電は、最大の巻き込み状態5に至った後、最初の放電位置である1に戻る。以後2・3を経て5への放電を繰り返した。

　スローモーション撮影による動画の中で、最大の巻き込み角度を読み取ったところ40度であった。

　　　　　　　　　　　　　　　　　　　　図５　

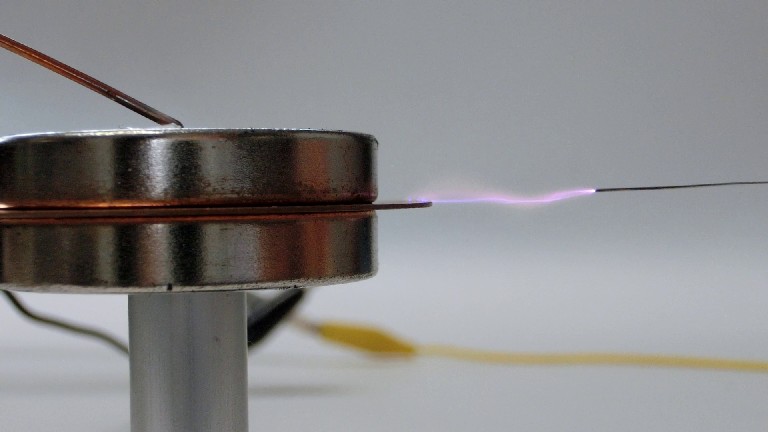

ちなみに放電（Ｃ）を真横（写真7）から見ると、多少は上下方向に曲がることもあるけれど、概ね電極Aと電極Bの間を直線的に放電した。放電は磁極方向へ振られる傾向は見られなかった。以後の実験も同じであった。

　　　　　　　　　写真７　

　銅円板（電極A）は、ベアリングにて支えているが回転しなかった。つまり、放電（C）が反時計方向に曲げられることによる反トルクを銅円板（電極A）が受けているならば、銅円板（電極A）は時計方向に回転するはずであるけれど、回転は観察できなかった。

しかしながら、電極Aの質量と回転軸受けの抵抗は、放電中の電子の質量と比較すると大きい。銅円板（電極A）が反トルクにより時計方向に回転しなくても、放電による反トルクを銅円板（電極A）が受けていないことの証明にはならない。　常識的には電極Aが反トルクを受けていることだろうが、実際にどの部分が反トルクを受けているのかは別途確認する必要がある。　また、電極Bも振れることはなく力を受けている様子はなかった。



実験（５）　半波整流した高電圧放電により生じる力を観察、測定した。　電極Aおよび電極Bに印加する電圧の極性を実験（４）と反対にした。電極A（＋）、電極B（−）に設定。回路は図3による。

　　　　　　　写真８　

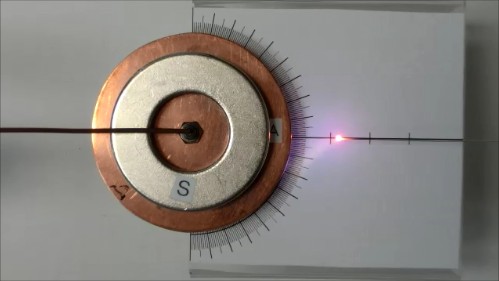

　放電の様子は、写真8の様であり、時計方向に巻き込む様子を観察した。ただし、電極Bが2〜3秒で赤熱し溶け出した為に、巻き込みの角度が正確にわかりにくかった。　　印加した電圧の極性は実験（４）と逆であるから電極Bの先端から電子の放出が集中する訳で、結果、電極Bの先端が加熱し溶け出したものと考えられる。

　　　　　　　　　　　　　　　　　　　図６　

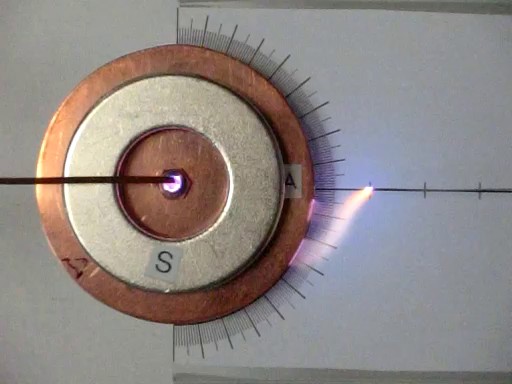

　動画を再生して写真9を得た。最大の巻き込み角度を読み取ったところ、35度であった。なお、放電が1･2･3から5へ至り1へと戻る繰り返しは、ネオントランスの電源周波数と同期しているのではないかと感じたが、よりハイスピードで撮影した映像で同期しているかどうか確認が必要である。

　　　　　　　　　写真９　

　写真6と写真9を比較して、巻き込み角度は偶々写真6の方が大きいけれど、繰り返し実験（４）と実験（５）を観察したところ、巻き込みの最大角度は実験（４）より実験（５）の方が大きいことが観察された。　つまり、放電による非接触型単極誘導モーターに生じる力は、実験（３）の観察から直流ではゼロかほとんど生じない。また、実験（４）と実験（５）の観察より半波整流した高電圧放電では、時計方向に生じる力が反時計方向に生じる力より強いことがわかった。しかしながら、実験（４）と実験（５）において、電極の形状がAとBでは異なること、実験（５）においては、電極Bが熱で溶けることによって観察結果に影響を与えていると考えられる。そこで、以下の実験を行った。

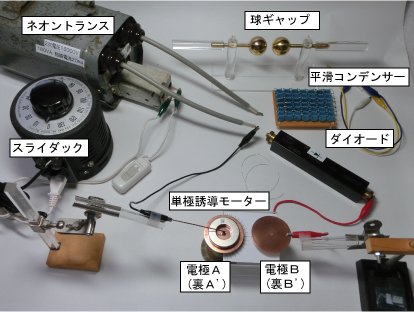

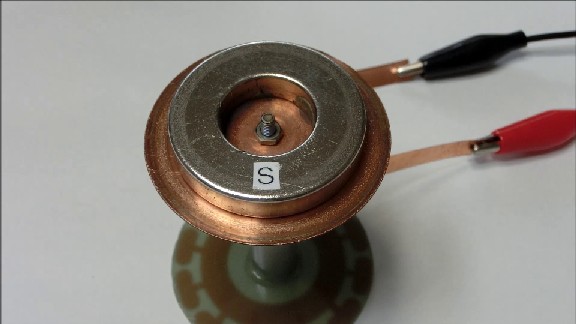

 　電極Aと電極Bの形状を同じ銅円板（直径50ミリ、厚さ0.5ミリ）とする。（写真1参照）　電極の間隔を10ミリとする。　また、電極は銅板から切り出し、研磨したものながら、仕上がりの不均一さから、放電（C）が単極誘導モーターとして受ける力と放電（C）の巻き込み角度が正確に比例しない可能性がある。　そこで、電極Aの裏面を電極A’とし、電極Bの裏面を電極B’とする。　そして、電極Aの表裏2通り、電極Bの表裏2通り、印加する電圧の極性2通りの合計8通りでの巻き込み角度を撮影し、最大の巻き込み角度を得る。8通りの最大巻き込み角度を各々平均して、巻き込みの角度（生じる力）の方向による差異が有意であるかどうかを判定することにした。もって、銅円板（電極Aと電極B）の仕上げの不均一さによる測定誤差を相殺する。

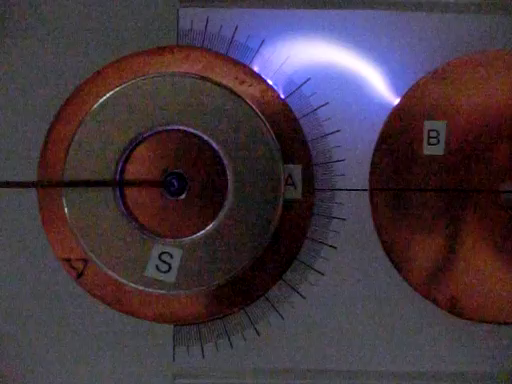

実験（６）　電極A（−）　電極B（＋）　半波整流　電圧20KV　　回路は図3による。
　　　　　　放電の巻き込み最大角度58度

　　　　　　　写真１０　

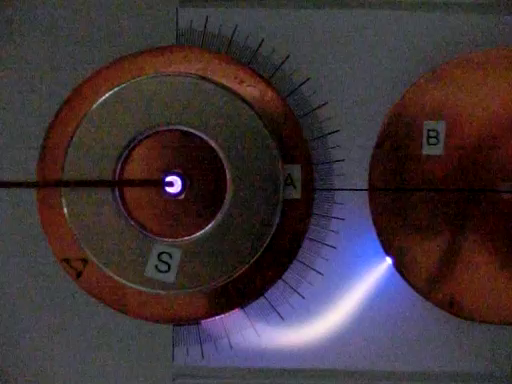

実験（７）　電極A（＋）　電極B（−）　半波整流　電圧20KV　回路は図3による。
　　　　　　放電の巻き込み最大角度−78度

　　　　　　　写真１１　

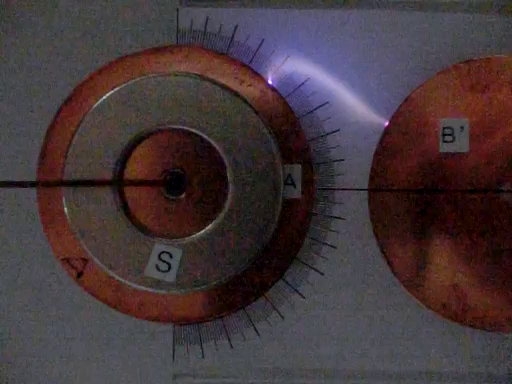

実験（８）　電極A（−）　電極B’（＋）　半波整流　電圧20KV　回路は図3による。
　　　　　　放電の巻き込み最大角度49度

　　　　　　　写真１２　

実験（９）　電極A（＋）　電極B’（−）　半波整流　電圧20KV　回路は図3による。
　　　　　　放電の巻き込み最大角度−81度

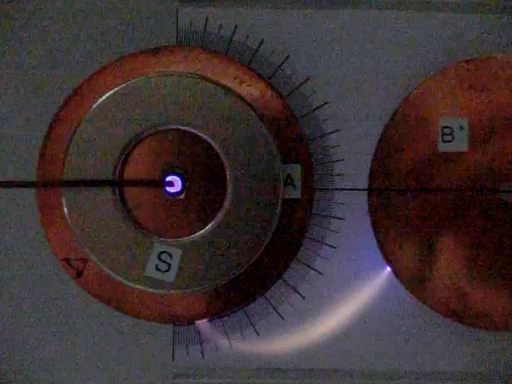

　　　　　　　写真１３　

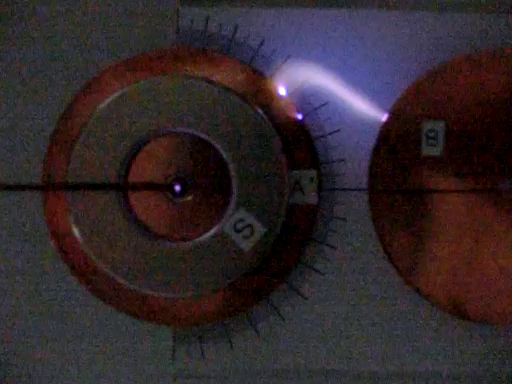

実験（１０）　電極A’（−）　電極B（＋）　半波整流　電圧20KV　回路は図3による。
　　　　　　　放電の巻き込み最大角度42度

　　　　　　　写真１４　

実験（１１）　電極A’（＋）　電極B（−）　半波整流　電圧20KV　回路は図3による。
　　　　　　　放電の巻き込み最大角度−69度

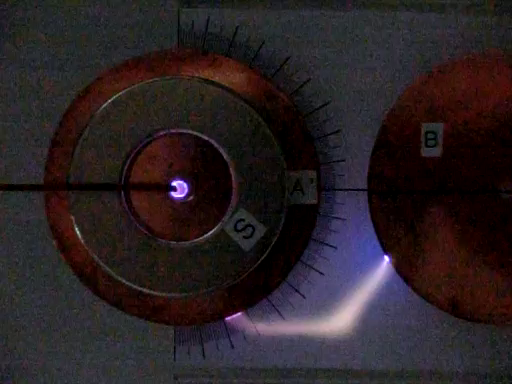

　　　　　　　写真１５　

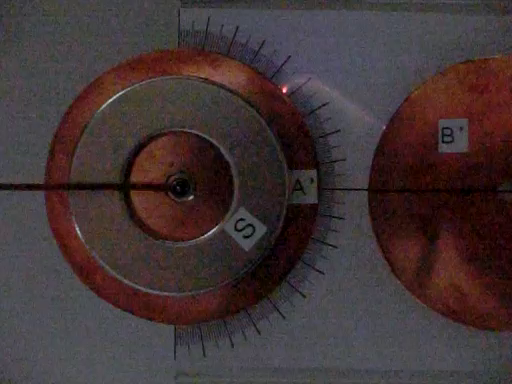

実験（１２）　電極A’（−）　電極B’（＋）　半波整流　電圧20KV　回路は図3による。
　　　　　　　放電の巻き込み最大角度43度

　　　　　　　写真１６　

実験（１３）　電極A’（＋）　電極B’（−）　半波整流　電圧20KV　回路は図3による。
　　　　　　　放電の巻き込み最大角度−73度

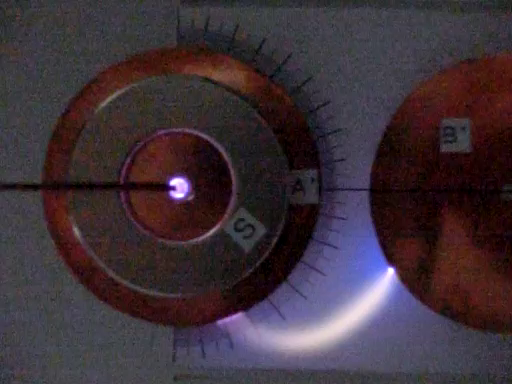

　　　　 　　　写真１７　

３　実験の結果

 　以上の８通りの結果をまとめると次表を得る。　表1

		印加電圧の 極　　性	A　面 B　面	A　面 B’ 面	A’ 面 B　面	A’ 面 B’ 面	平　均 （度）	絶対値 （度）
放電の 巻き込み 角度	CCW	電極A（−） 電極B（＋）	58	49	42	43	48	48
	CW	電極A（＋） 電極B（−）	−78	−81	−69	−73	−75.2	75.2

　同じ半波整流した電源を用いて、電極の形状による差異をなくした上で、かつ電極の仕上げによる誤差を相殺する工夫をして得た結果として、単極誘導モーターの放電に生じる力は、S極を上面とした場合、時計方向(CW)に働く力は反時計方向(CCW)に働く力より強いと判定した。

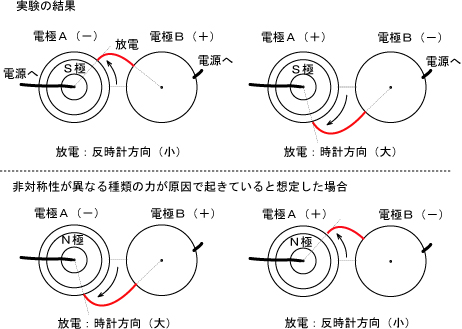

　表1の結果を図7上段に示す。

　　　　　　　　　　図７　

　表1の結果　巻き込みの偏りは異なる二つの種類の力の合成の結果かもしれないと考えた。

　これまでの実験の経験（文献1）から電源より電極Ａへは、回転軸に接続しなくてもよいことがわかっていた。しかし、磁石の磁極方向については、注意を払ってこなかった。　電源からの接続が磁極に関係する（電源をＮ極側からとＳ極側から供給するのでは結果が異なる）として、かつ、放電の巻き込み角度（力：回転トルク）の非対称性の原因が異種類の力が合成されることによって生じていると仮定するならば、Ｎ極を上面とした実験を行えば、図7下段のように放電は（時計方向に大きく巻き込み）（反時計方向に小さく巻き込む）ことがあり得ると考えた。

　そこで、追加の実験（１４）と実験（１５）を9/13に行った。　電極Ａと電極Ｂは、いずれも“表面”を用い、ネオジム磁石はＮ極を上面とした。電極の表裏を試さずとも観察で有意判定できる。

 実験（１４）　電極A（−）　電極B（＋）　半波整流　電圧20KV　回路は図3による。

　放電の巻き込み最大角度−50度

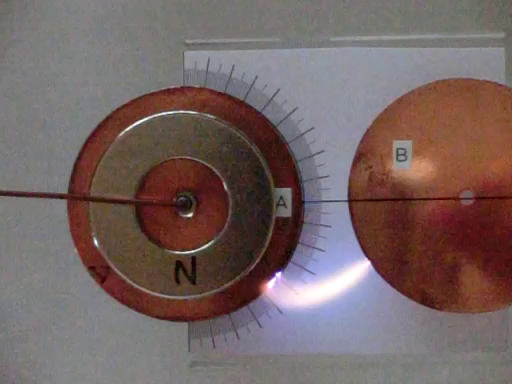

　　　　　　　写真１８　

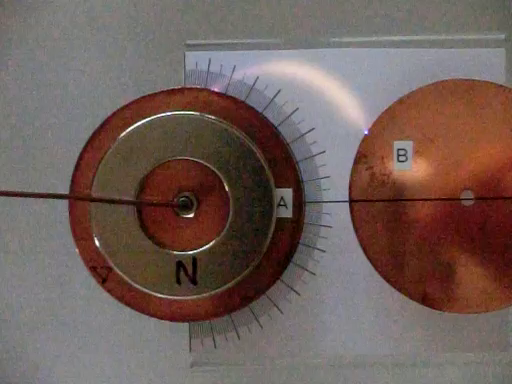

実験（１５）　電極A（＋）　電極B（−）　半波整流　電圧20KV　回路は図3による。

　放電の巻き込み最大角度76度

　　　　　　　写真１９　

 実験の結果は、図7の上段（実験６〜実験１３）の結果を、裏面から見た状態の放電になった。　つまり電源から電極への接続は、Ｎ極・Ｓ極どちらからでも同じ結果であった。　非対称性は、電源から磁極への接続方向に依存しない。　非対称性は、同種類の二つの力の合成であって、二つの力を分離して単独で取り出せないのではないかと考えた。

なお、結果は既知であるが、直流高電圧での実験を追記する。

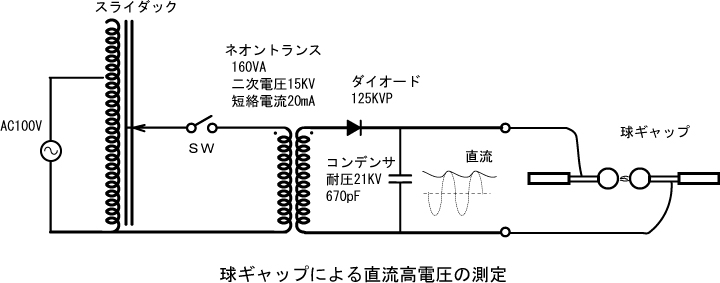

 実験（１６）　電極A（＋）　電極B（−）　直流　電圧20KV　回路は図2による。

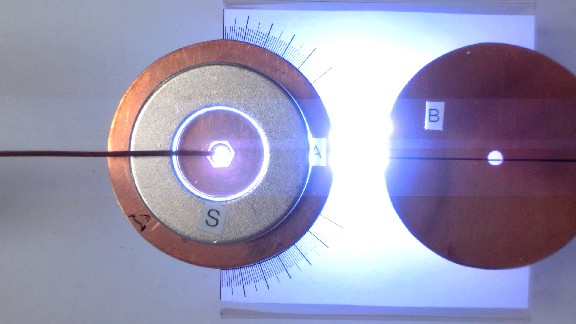

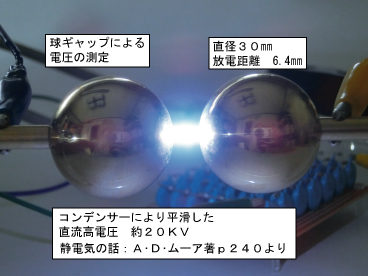

　直流高電圧による放電の様子は、写真20の通りであって、巻き込みは見られなかった。写真5の放電とまったく同じであった。

　　　　　　　　　　　　写真２０　

４　考　察

（１）　一般に、ファラデーの単極誘導の現象は、次のように説明されている。

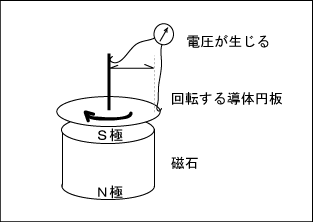

　　　　　　　　　　　　　　　　図８　

端面を磁極とする円柱状磁石に対して、同軸上に導体円板を配して軸回りに回転させると、中心軸と円板の外縁部に誘導起電力が生じる。　このとき、

        １．磁石を固定して円板を回転すると誘導電流が流れる。
        ２．円板を固定して磁石を回転すると誘導電流は流れない。
        ３．磁石と円板を一緒に回転すると誘導電流が流れる。

という現象である。　３番の項目が不思議な現象とされている。

この現象は、イングランド人のマイケル・ファラデーが１８２１年に単極誘導モーターを考案し、１８３２年に単極誘導発電機を製作したことで、発見した現象をいう。ファラデーの単極誘導による起電力は式１によるとされる。

左辺は起電力V、右辺の第2項が単極誘導にかかる部分である。　ｖは回転体の速度、Bは磁束密度、Lは回転する導体円板の長さ（半径）であって、起電力Vは磁束密度B、速度ｖ、長さLに比例する。
上記は、一種の直流発電機である。逆に電流を流してやれば直流モーターになる。これが単極誘導モーターである。

一方、筆者の行った文献1、文献2による接触型単極誘導モーターの実験の結果、ファラデーの単極誘導モーターに生じる力は

        1．磁力線あるいは磁束密度とは関係がない。（相関がない）
        2．接点あるいは接触する面に生じる。（回路に生じていない）
        3．電流の経路には関係がない。（閉回路の面積と相関がない）
        4．磁石との距離に逆比例する。
        5．磁石の中央部分、重心付近が最も強い。
        6．磁石の質量に比例する傾向にある。（磁石の強さとの兼ね合いがある）
        7．火花放電が起きないときの方が強い。

ということがわかった。

（２）　文献1と文献2で得た7点の結果は、それぞれについて疑問がありさらに確かめるべきことも多いが、本論では2．の詳細を検討する為に放電を用いた電極Aと電極Bが非接触な単極誘導モーターの実験と観察を行った。　結果は次の通りであった。

放電を用いた非接触型の単極誘導モーターに生じる力は

�@．直流では力が生じないか、ほとんどゼロである。
�A．時間的に電圧が変化する脈流（半波整流）で力が生じる。
�B．生じる力は巻き込み方向（回転方向）によって差異がある。
�C．生じる力は磁石に対する電子の方向に関係する。（磁石の上面をS極とすると、放電中の電子が磁石の重心に向かうとき時計方向に力が生じ、電子が磁石の重心から離れるとき反時計方向に力が生じる）
�D．生じる力は、目視できる距離まで到達、または電子間（物質間)を伝搬する。（文献５）
